1. Пат. 2740893 РФ, МПК А61К 36/258, B01D 11/02, C07C 67/48, 69/732 (2006.01). Способ извлечения биологически активных фенольных кислот из растительного сырья / Цветов Н.С.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН); Цветов Никита Сергеевич. - № 2020107225/04; заявл. 17.02.20, опубл. 21.01.2021, Бюл. № 3.
Изобретение относится к фармацевтической промышленности, а именно к способу извлечения биологически активных фенольных кислот. Способ извлечения биологически активных фенольных кислот - розмариновой, литоспермовой и сальвианоловой из растительного сырья в виде линделофии столбиковой Lindelofia stylosa, включает предварительную сушку и измельчение стеблей и листьев Lindelofia stylosa, приготовление эвтектической смеси хлорида холина и малоновой кислоты, выдерживание смеси до образования прозрачной гомогенной жидкости с последующим добавлением воды до образования экстрагента, смешивание подготовленного растительного сырья с экстрагентом и экстракцию фенольных кислот при нагревании и ультразвуковом воздействии с получением экстракта фенольных кислот - розмариновой, литоспермовой и сальвианоловой при определенных условиях. Вышеописанный способ позволяет расширить диапазон извлекаемых фенольных кислот из исходного растительного сырья при обеспечении высокой степени их извлечения и повышении экологичности способа. 3 пр.
2. Пат. 2742785 РФ, МПК С04В 28/04, 24/08 (2006.01). Способ получения цементной композиции / Тюкавкина В.В., Щелокова Е.А., Цырятьева А.В., Касиков А.Г.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН). - № 2020126146/03; заявл. 03.08.20, опубл. 10.02.2021, Бюл. № 4.
Изобретение относится к области строительных материалов. Технический результат заключается в повышении прочности и фотокаталитической активности при одновременном повышении реакционной способности титаносиликатной добавки. Готовят титаносиликатную добавку с использованием золь-гель синтеза. Для синтеза используют растворы сульфата титана и натриевого жидкого стекла с образованием суспензии с рН 1-2, которую подвергают дегидратации при температуре 100-200°С в течение 1-3 часов, с последующей отмывкой порошкообразной добавки от сульфат-ионов и ионов натрия. Порошкообразную добавку подвергают термообработке при 600-800°С и ультразвуковому диспергированию в воде в течение 8-15 минут с образованием титаносиликатной суспензии с концентрацией 2-25 г/л и отношением TiO2:SiO2=0,8-1,0:1. Полученную в виде суспензии титаносиликатную добавку смешивают с портландцементом и водой. После этого в смесь добавляют пластификатор в количестве 0,21-0,28% от массы портландцемента и смесь дополнительно перемешивают. 4 з.п. ф-лы, 2 табл.
3. Пат. 2743359 РФ, МПК B01J 20/30, 20/06, 40/00 (2006.01). Способ получения сорбента на основе доломита / Маслова М.В., Мудрук Н.В., Герасимова Л.Г., Кузьмич Ю.В.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН). - № 2020127144/04; заявл. 12.08.20, опубл. 17.02.2021, Бюл. № 5.
Изобретение относится к способам получения сорбентов. Описан способ получения сорбента на основе доломита, включающий термообработку и измельчение доломита, обработку измельченного доломита фосфорсодержащим реагентом, с последующим отделением твердой фазы, промывкой и сушкой, в котором фосфорсодержащий реагент получают путем смешения аммоний титанилсульфата и 30-70% фосфорной кислоты при мольном отношении Ti:P=1:4,0-5,5 и выдержки смеси в течение 30-60 минут, а обработку доломита фосфорсодержащим реагентом ведут в режиме твердофазного синтеза при массовом отношении доломита и фосфорсодержащего реагента, равном 1:3,5-4,5, в течение 3-5 часов. Технический результат - повышение сорбционной емкости сорбента и технологичности способа. 1 з.п. ф-лы, 6 табл., 5 пр.

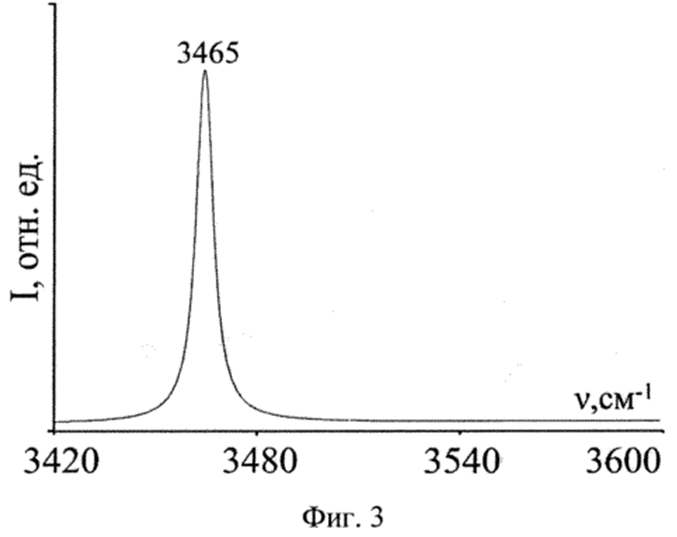

4. Пат. 2743899 РФ, МПК G01N 21/35 (2014.01). Способ оценки стехиометрии монокристалла ниобата лития / Бобрева Л.А., Сидоров Н.В., Палатников М.Н.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН). - № 2020125423/28; заявл. 22.07.20, опубл. 01.03.2021, Бюл. № 7.
Изобретение относится к области материаловедения и касается способа оценки стехиометрии монокристалла ниобата лития. Способ включает в себя воздействие на исследуемый монокристалл в вакууме неполяризованным инфракрасным излучением с непрерывным спектром и анализ полученного спектра с учетом параметров спектральных характеристик. При анализе спектра учитывают число полос поглощения в диапазоне частот 3420-3600 см-1, на основании чего делают вывод о присутствии в структуре монокристалла ниобата лития атомов водорода, связанных с атомами кислорода, по числу позиций которых судят о стехиометрии монокристалла. Технический результат заключается в повышении точность оценки стехиометрии монокристалла ниобата лития и снижении длительность способа. 1 з.п. ф-лы, 4 ил.
5. Пат. 2754149 РФ, МПК C22B 3/10, C01G 23/00,B01J 20/10, C22B 3/06, B01J 20/02 (2006.01). Способ переработки сфенового концентрата с получением титанофосфатной кремнийсодержащей композиции / Герасимова Л.Г., Щукина Е.С., Маслова М.В., Киселев Ю.Г.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН). - №2021106283/05; заявл. 10.03.21., опубл. 30.08. 21, Бюл. № 25.
Изобретение относится к химической технологии титансодержащих концентратов, а именно сфенового концентрата, с получением композиционных продуктов, используемых в качестве эффективных сорбентов радионуклидов и катионов цветных тяжелых металлов. Осуществляют разложение сфенового концентрата, содержащего титан, кремний и кальций, при температуре кипения и перемешивании 30-35% соляной кислотой при отношении массы концентрата к объему кислоты, равном Т:VЖ=1:2-4, с переводом титана и кремния в твердую фазу, а кальция - в жидкую фазу. Полученную при этом первичную суспензию фильтруют с разделением жидкой и твердой фаз. Твердую фазу смешивают с фосфорсодержащим реагентом в виде фосфорной кислоты с концентрацией 25-55% Н3РО4 при мольном отношении TiO2:P2O5=1:1,5-2,5. Образовавшуюся при этом вторичную суспензию выдерживают при 50-70°С в течение 1-5 ч с осаждением кремнийсодержащего титанофосфата, который промывают водой до рН 3-3,5 и подвергают термообработке при температуре 50-100°С с получением титанофосфатной кремнийсодержащей композиции. Способ позволяет снизить расход реагентов и энергозатраты, а также повысить удельную поверхность частиц композиции в 2,6-3,4 раза, общий объем пор - в 2,6-3,1 раза и сорбционную емкость композиции по отношению к катионам: Cs в 1,2-1,3, Sr в 2,1-2,3, Со в 1,7-2,0 раза. 1 з.п. ф-лы, 4 пр.
6. Пат. 2763464 РФ, МПК C22B 59/00, 60/02, 3/06, 3/44 (2006.01). Способ переработки монацитового концентрата / Локшин Э.П., Тареева О.А.; Федер. гос. бюджетное учреждение науки Федер. исследоват. центр «Кольский научный центр РАН» (ФИЦ КНЦ РАН). - №2021122756/05; заявл. 07.21., опубл. 29.12. 21, Бюл. № 1.
Изобретение относится к технологии извлечения редкоземельных элементов (РЗЭ) из монацитового концентрата и может быть использовано в химической и металлургической промышленности. Осуществляют обработку монацитового концентрата фосфорной кислотой концентрацией 35-45 мас. % при температуре 60-80°C с переводом редкоземельных элементов и тория в сульфокатионит. После этого производят отделение сульфокатионита от фосфорнокислого раствора и неразложившегося остатка и десорбцию РЗЭ. Из сульфокатионита РЗЭ и торий десорбируют совместно при температуре 70-90°С раствором нитрата или хлорида натрия концентрацией 5,0-5,3 моль/л с получением элюата. Элюат нейтрализуют гидроксидом или карбонатом натрия сначала до рН 4,0-4,4 с осаждением и отделением ториевого концентрата, а затем до рН 7,35-7,5 с осаждением и отделением концентрата РЗЭ. Обеспечивается извлечение до 89,8% РЗЭ в нерадиоактивный концентрат и получение богатых торием кеков, снижение температуры фосфорнокислотного разложения, решение задачи десорбции радионуклидов из сульфокатионита и исключение использования соляной кислоты для десорбции РЗЭ. 1 з.п. ф-лы, 3 табл., 3 пр.
